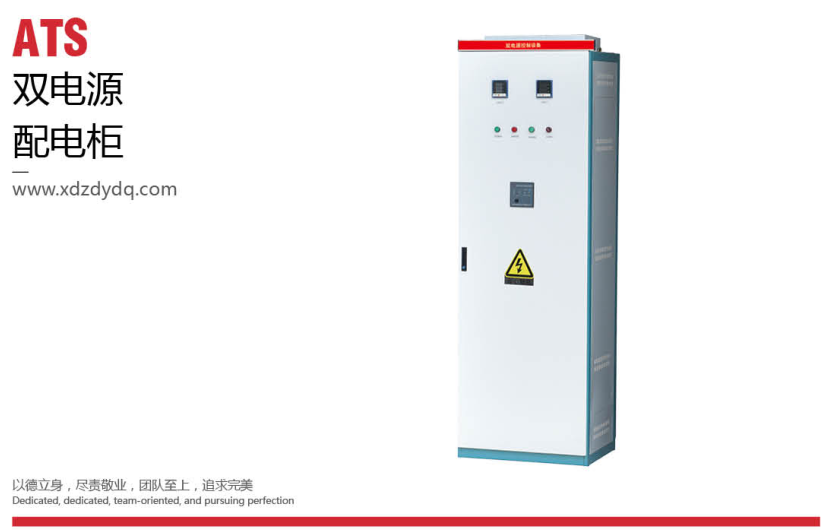

ATS 雙電源配電柜適用于額定工作電壓至交流 590V. 頻率 50Hz 的兩路電源（常用電源，備用電源）間的切換，具有過壓、欠壓、缺相自動切換和智能報警功能，常用電壓發生故障時，可自動完成從常用電源至備用電源的切換（兩臺斷路器之間具有機械聯鎖和電器聯鎖），以保證重要負荷供電的可靠性、安全性和連續性。

雙電源自動切換智能控制器以微處理器為核心，可精確檢測兩路三相電壓，對出現的電壓異常（失電、過壓、欠壓、缺相）做出準確的判斷，經延時后控制ATS切換?？刂破骶哂幸宦冯娫串惓Ｑ訒r后發出起動發電機信號功能。

訂貨須知

◆ 主電路方案編號、用途、單線系統圖、排列圖和配電室平面布置圖等。

◆ 輔助回路接線原理圖、端子排列圖。

◆ 開關設備內的電器元件的型號、規格、數量。

◆ 開關設備控制、測量及保護功能的要求以及其他閉鎖和自動裝置的要求。

◆ 如開關設備之間或進線柜需要母線橋連接，應提供母線橋的額定載流量，母線橋的跨度，距地高度等具體要求數。

◆ 需要附件、備件時，應提出種類和數量。

◆ 開關設備使用在特殊環境條件，其他特殊要求應在訂貨時詳細說明。

◆ 該裝置的供電電源取自一二路 A、N 相電壓或外接直流電 (9V-35VDC)；

◆ 主電源或備用電源正常延時可設置 ( 范圍 0 秒 -60 秒 )。發電機啟動延時可設置（范圍 0 秒 -90 秒 );

◆ 主電源或備用電源異常延時可設置 ( 范圍 0 秒 -60 秒 )。發電機停機延時可設胃（范圍 0 秒 -90 秒 );

◆ 通過面板按鍵可進行“主電源優先”、“自動 / 手動”、“無優先”、“備用電源優先”設置，確保主電源優先供電、備用電源優先供電或無優先方式供

電以及檢修用；

◆ 當外加直流電源 (9V-35V) 時具有主電源異常后發出啟動發電機信號功能；

◆ 兩路 N 線分離設計：

◆ 面板液晶配置可清楚顯示開關工作狀態，

◆ 主、備用電源切換繼電器 (K1．K2) 的輸出觸點容量為 16A 220VAC/16A 28VDC，均為無源觸點，可直接用于驅動開關轉換等；

◆ 發電機啟動繼電器 (K3 M5 M6) 的輸出觸點容量為 10A 220VAC/10A 28VDC，為無源觸點；

◆ 具有豐置強的抗電磁干擾能力，適合在強電磁干擾的復雜環境中使用。

◆ 環境溫度：-50℃ ~+40℃，且 24H 內的平均溫度不超過 +36℃。

◆ 海拔高度：不超過 2500m。

◆ 相對濕度：在周圍空氣濕度為+40℃時不超過50%；在較低濕度下可以有較高的相對濕度(如：+20℃時為90%)，考慮到溫度的變化允許產生適度的凝霜。

◆ 設備安裝時與垂直面的傾斜度應不超過 5°，設備應安裝在無劇烈震動、無沖擊及無腐蝕的場所。
